Descriere

Cardanul este cel mai comun mijloc utilizat pentru transmiterea miscarii la utilajele din agricultura, silvicultura, constructii si multe altele.

A . LUNGIMEA CARDANULUI

Avand in vedere faptul ca distanta dintre axul prizei de putere de la tractor (PTO) la axul de intrare in utilaj este de multe ori variabila, cardanul trebuie sa aiba o lungime (L), care sa permita miscarea intre tuburi atat la instalarea cardanului, in timpul lucrului cat si in pozitie de transport.

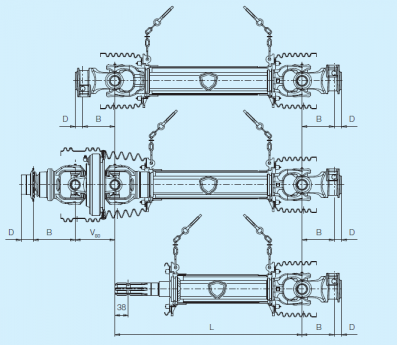

Intotdeauna se masoara distanta dintre centrul crucilor celor doua articulatii, cu cardanul complet inchis. Exceptie de la masurarea dintre cele doua cruci face doar tipul de cardan cu o singura articulatie si cu ax canelat atasat.

B. DIMENSIUNEA CRUCII CARDANICE

Crucile cardanice sunt cea mai importanta parte a cardanului fiind conditia principala pentru durabilitate.

Pentru aceste motive crucile produse sunt produse la standarde ridicate de calitate, cu scopul de a aduce performanta si termen lung de utilizare in conditii grele cum sunt cele din agricultura.

Pentru o identificare corecta a crucii cardanice de care aveti nevoie, este necesar sa se masoare diametrul pastilei (rulmentului) cat si distanta intre pastile asa cum este indicat in schita de mai jos.

C. Furca cardanului

La fel de importante in buna functionare cardanului sunt si furcile prin care se face cuplarea atat la priza de putere a tractorului (PTO) cat si la axul de intrare la utilaj. Acestea sunt proiectate cu diferite sisteme de blocare care sa indeplineasca necesitati diferite in functie de aplicatiile in care se folosesc.

Conform stardandelor in vigoare, sunt disponibile mai multe tipuri de furci, in functie dimensiunile axelor de priza de putere.

Dimensiune furci cardanice in functie de tipul de ax la care se pot conecta

Ax cu caneluri

Ax cu canal de pana

Ax cu canal de pana si bolt de siguranta

Furca cu flansa

D. Tuburi telescopice

Sunt disponibile mai multe variante de tuburi telescopice.

1. Profil triunghi

2. Profil in patru colturi

2. Profil triunghi cu ax canelat

2. Profil ax canelat

2. Profil rotatie libera

2. Pentru orice alte tipuri de tuburi telescopice va rugam sa ne contactati.
